LED显示屏扫描方式

发布时间:2016-08-08 15:03 人气:677

在科技飞速发展的今天,LED的显示屏在我们的日常生活中随处可见,但主要用于商业和媒体广告投放,大型发布会、体育赛事、文化娱乐活动等,如平昌冬奥会闭幕式“北京八分钟”的冰屏等都是LED显示屏的类型。

LED显示屏是一块块单元模板组成的,而一块块单元模板是由一颗颗LED灯珠组成的。

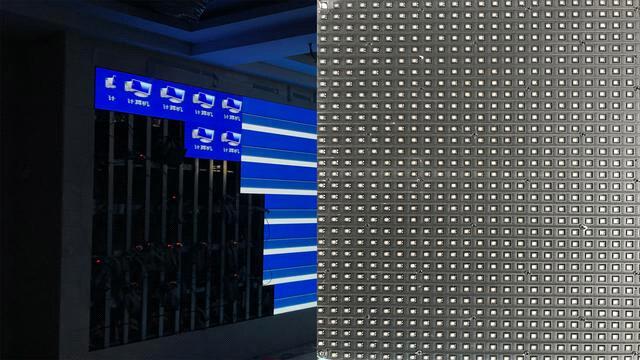

室内LED显示屏安装和单元模板

现在厂家生产的LED显示屏基本都是贴片灯,每颗LED红、绿、蓝颜色的发光二极管都被封装在一个灯座上,尺寸大小不一,亮度也不一样,每颗灯珠三原色为一个像素(px)。三个颜色全亮为白色,红+绿为黄色,红+蓝为紫色,绿+蓝为青色,详见三原色图。

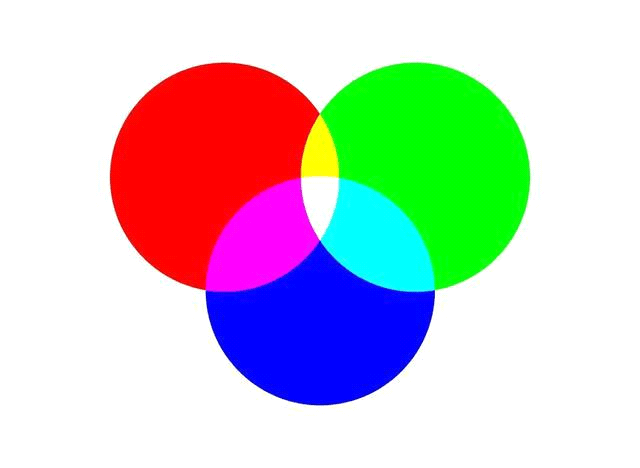

三原色

成千上万个LED灯珠亮出指定的颜色组成一帧画面,然后一帧一帧的变化就成了我们肉眼看到的动画。那每一颗灯珠怎么知道每种红绿蓝颜色亮多少,这部分原理就比较复杂,先要了解LED屏的扫描方式,LED屏扫描方式分静态扫描和动态扫描,但动态又有2扫、4扫、8扫、16扫等。先说静态扫描吧,这个比较好理解,静态扫描就是每颗LED灯的每种颜色直接对应每张单元模板上的驱动IC上,每块驱动IC只能接16颗LED灯珠上的红色(每块驱动IC只有16个脚是输出给灯珠的红色),如果这样计算就等于16颗LED灯每种颜色都要亮至少要三块驱动IC。这样生产成本非常高,但这样显示效果好(现在很少有厂家生产这种驱动方式的LED显示屏了)。

动态扫描虽然复杂,但一理通,百理明。静态扫描是一块驱动IC的脚只控制一颗LED灯珠的一种颜色,那2扫就是一块驱动IC的一个脚只控制2颗灯珠的一种颜色,那4扫就是一块驱动IC的一个脚只控制4颗灯珠的一种颜色,那8扫就是一块驱动IC的一个脚只控制8颗灯珠的一种颜色,以此类推。

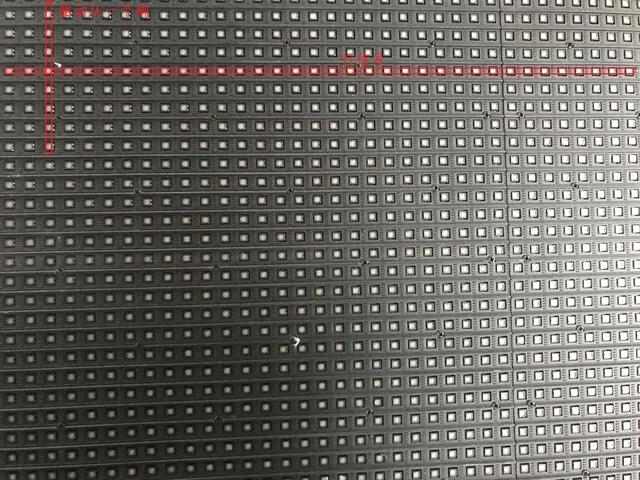

拿8扫为例(比较常见),那8扫就是一块驱动IC的一个脚只控制8颗灯珠的一种颜色,那怎么实现8颗灯每种颜色亮暗的,这就要用到行信号控制电路,打个比喻如果让8颗灯珠的第3颗灯亮,其他的7颗灯暗怎么做,见图,行信号通电(一般为正极)是一整行,驱动IC一个脚控制的8颗灯珠与行信号相交的那颗灯珠就亮。


相交的那颗灯亮

基本原理就是这样,之所以人类肉眼看不出来是因为LED显示屏的物理刷新频率特别高,调试软件上可以看到,基本在200Hz以上,在高刷新下每颗灯的颜色连续亮灭形成一帧一帧画面,一帧一帧画面再连续成动画。但手机或摄像机能拍出来扫描线来,尤其是16扫以上的,拍出来更明显。
